Kits de calibración compactos: todos los estándares de calibración necesarios en una unidad práctica

Hoy en día, ningún departamento de desarrollo, producción, pruebas o control de calidad que trabaje con señales de AF en cables coaxiales puede permitirse prescindir de equipos de medición de última generación y alta precisión. Especialmente en el caso de los conectores, las terminaciones y los adaptadores, el uso de analizadores vectoriales de redes (VNA, por sus siglas en inglés) es indispensable.

Los errores sistemáticos pueden eliminarse fácilmente calibrando el analizador vectorial de redes. En una calibración de este tipo, se utilizan diferentes estándares de calibración con propiedades eléctricas definidas y conocidas y se comparan para determinar los coeficientes de error. Esta técnica se denomina corrección vectorial de errores y se utiliza para caracterizar los términos de error cuando se utilizan estándares conocidos para eliminar los errores de las mediciones reales y aumentar la precisión de los resultados. Un VNA puede calibrarse de varias maneras, dependiendo del nivel de precisión requerido. Los métodos utilizados varían tanto en el número como en el tipo de estándares de calibración utilizados. Los métodos de calibración más utilizados son OSL (siglas de open-short-load) para mediciones de un solo puerto y OSLT (siglas de open-short-load-through) para mediciones de varios puertos. El orden de las normas puede variar en la designación, p.ej., la abreviatura SOLT se utiliza ocasionalmente como sinónimo. Los kits de calibración compactos 4 en 1 se utilizan en todo el mundo para desarrollar componentes de AF en las comunicaciones móviles, la radiodifusión, las aplicaciones de radar, las comunicaciones por satélite, el desarrollo y la fabricación de automóviles y vehículos (de conducción autónoma), la ingeniería mecánica y muchas otras aplicaciones industriales. El OSLT Kit de calibración compact (4-en-1) DC-12 GHz 4.3.10 hembra ofrece la combinación de todos los estándares de calibración necesarios en una unidad práctica. Es la solución óptima y sencilla para una calibración cómoda y completa de un analizador de redes con dos o más puertos de conexión utilizando el método OSLT con los estándares de calibración circuito abierto (O, open), cortocircuito (S, short), carga (L, load) y circuito pasante (T, through). El excelente manejo, la disposición ergonómica de las conexiones, el pequeño diseño y el bajo peso son muy apreciados por los usuarios.

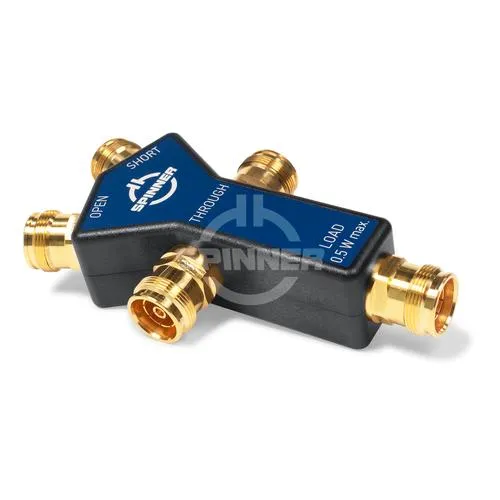

El OSLT Kit de calibración compact (4-en-1) DC-12 GHz 4.3.10 hembra tiene una impedancia de 50 Ω. Se caracteriza por valores de VSWR y atenuación muy bajos, así como por las mejores características de intermodulación en todo el rango de frecuencias de funcionamiento, desde DC a 12 GHz. El kit de prueba tiene 5 conexiones con 4.3-10 hembra.

Este producto tiene conexiones chapadas en oro y se basa en las mejores clases de calidad de los estándares IEEE, ICE con respecto a las tolerancias más bajas. SPINNER también utiliza aquí el término "precisión" para enfatizar su idoneidad para mediciones especialmente precisas.

El sistema de conectores 4. 3-10 cumple con los requisitos de la telefonía móvil en términos de tamaño, resistencia, rendimiento y otros parámetros relevantes. Su pequeña superficie básica permite usar componentes más pequeños, reduce los riesgos relacionados con los equipos instalados incorrectamente y proporciona unas excepcionales propiedades eléctricas.

Les équipements de mesure SPINNER répondent aux standards les plus élevés

Avec cette gamme de produits, SPINNER a établi de nouveaux critères en matière de précision. Elle comprend une grande famille d'appareils de test coaxiaux dotés de caractéristiques électriques et mécaniques exceptionnelles pour une utilisation en laboratoire et dans les environnements de production. La production d'équipements de mesure de précision HF répond aux standards les plus élevés en matière de qualité, de développement, de matériaux et de fabrication, par ex. DIN EN ISO 9001 - Gestion de la qualité, DIN EN ISO 14001 - Gestion de l'environnement et ISO 50001:2011 - Gestion de l'énergie. Cela nous permet de proposer à nos clients des kits de calibración compactos dotés de propriétés électriques uniques.
